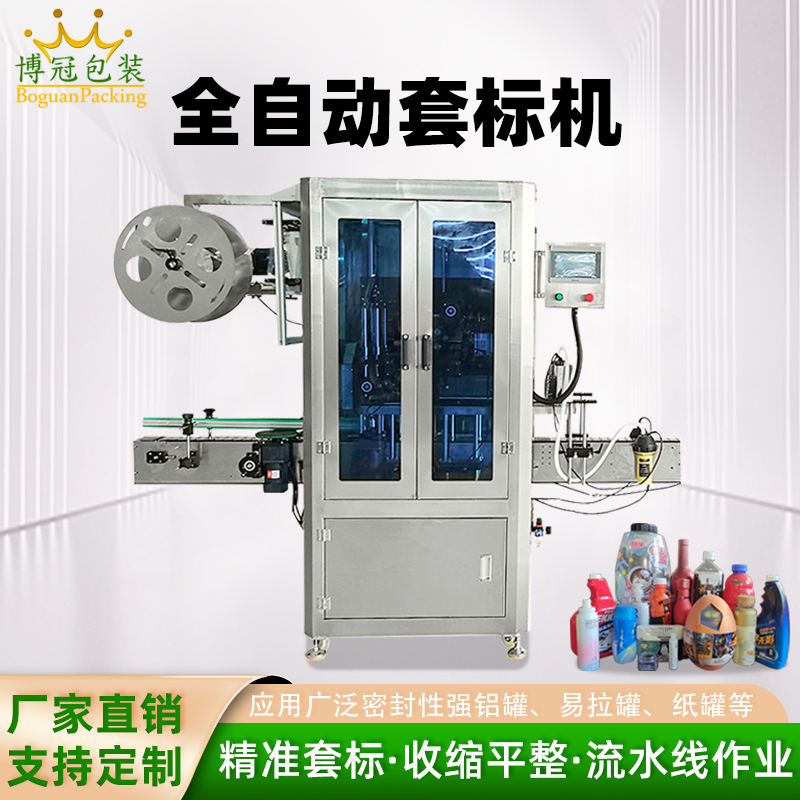

全自動套標蒸汽收縮機洗發水沐浴露蜂蜜辣椒醬套膜熱收縮包裝機

詳情說明 / Details

全自動套標機的核心技術是其實現高精度、高速度、高穩定性套標的關鍵，主要圍繞 “標簽精準控制”“容器協同定位”“標簽高效固定” 三大核心需求展開，具體可分為以下 6 類關鍵技術：

一、標簽精準輸送與張力控制技術

標簽在輸送過程中的 “穩定性” 直接決定后續裁切與套合精度，該技術是解決 “標簽褶皺、斷裂、裁切偏差” 的核心，包含兩大關鍵模塊：

動態張力自適應控制技術
- 核心原理：通過張力傳感器 + 伺服電機閉環控制，實時監測標簽卷材的張力變化（如放卷過程中卷材直徑減小導致的張力波動），并自動調整放卷電機轉速或阻尼器壓力，使標簽張力始終保持在設定范圍（通常為 5-20N，根據標簽材質調整）。
- 技術優勢：避免因張力過大導致標簽拉伸變形，或張力過小導致標簽堆疊褶皺，尤其適配薄型熱收縮膜（如厚度 20-50μm 的 POF 膜）等易變形標簽。
標簽糾偏技術
- 核心原理：通過光電糾偏傳感器（如邊緣檢測傳感器、色標傳感器）實時識別標簽卷材的邊緣或預設色標位置，若發現標簽偏移（如左右偏移超過 0.5mm），自動驅動糾偏機構（如滾珠絲杠帶動放卷架橫向移動），將標簽拉回正確輸送路徑。
- 應用場景：針對寬幅標簽（如寬度＞100mm）或印刷精度要求高的標簽（如需要對齊容器圖案的標簽），確保標簽輸送方向與裁切、套合方向完全一致。

二、標簽高精度裁切技術

裁切精度直接影響標簽尺寸一致性（如長度偏差、切口平整性），是避免 “套標過大 / 過小、標簽邊緣毛邊” 的關鍵，核心技術包括：

色標定位 + 伺服同步裁切技術
- 核心原理：通過高分辨率光電色標傳感器（識別精度可達 0.1mm）讀取標簽上的印刷色標（通常為黑色 / 白色定位點），將信號傳遞給 PLC 控制器，控制器根據色標間距計算標簽實際長度，再驅動伺服裁切電機（響應速度＜10ms）帶動切刀（旋轉刀或平刀）精準裁切。
- 技術優勢：解決標簽印刷誤差（如批次間長度微小差異）導致的裁切偏差，確保每片標簽長度誤差≤±0.3mm，尤其適配印刷圖案連續的標簽（如環繞瓶身的全景標簽）。
高速切口優化技術
- 針對高速機型（套標速度＞600 瓶 / 分鐘），采用鎢鋼材質旋轉刀（硬度 HRC60 以上，耐磨壽命＞10 萬次）或超聲波裁切機構：
  - 旋轉刀通過 “刀輥 + 砧輥” 咬合裁切，配合刀面涂層（如特氟龍）減少標簽粘連，確保切口平整無毛邊；
  - 超聲波裁切通過高頻振動（20-40kHz）使標簽局部瞬間熔化分離，避免熱收縮膜因機械裁切產生的拉伸變形，尤其適配易拉絲的 PE/PET 標簽。

套標精度的核心是 “標簽與容器的位置對齊”，需解決容器輸送偏差、套合時機錯位等問題，關鍵技術包括：

容器動態定位技術
- 核心原理：通過高速視覺傳感器（幀率＞300fps）或編碼器 + 撥輪定位機構，實時捕捉容器的輸送速度、間距及旋轉角度（針對異形瓶）：
  - 編碼器記錄輸送帶轉速，計算容器到達套標頭的精準時間；
  - 撥輪機構通過伺服電機驅動，將容器調整為等間距（誤差≤1mm）、同方向排列，確保每個容器的套標位置（如瓶頸、瓶身中部）與標簽開口完全對應。
- 應用場景：適配圓形瓶、方形瓶、橢圓形瓶等不同形狀容器，尤其解決異形瓶因輸送時 “偏移、旋轉” 導致的套標歪斜問題。
套標頭同步聯動技術
- 核心原理：套標頭的 “標簽撐開 - 推送” 動作與容器輸送速度通過PLC 伺服同步控制實現毫秒級匹配：
  - 當容器到達套標頭正下方時，光電傳感器觸發信號，套標頭的氣動夾爪瞬間撐開標簽（開口尺寸比容器直徑大 5-10mm，避免卡瓶）；
  - 推送機構根據容器移動速度同步向下推送標簽，確保標簽在容器移動過程中 “無卡頓、無偏移” 地套合，套標位置誤差≤±0.5mm。

熱收縮標簽是主流應用（占比超 70%），該技術決定標簽貼合度（無氣泡、無褶皺）和定型效率，核心技術包括：

熱風循環均勻加熱技術
- 核心原理：熱收縮通道內采用多組離心風機 + 導流板設計，形成 “上下左右環繞式熱風循環”，風速可分區調節（如入口段風速 3-5m/s，中段 5-8m/s，出口段 3-5m/s），確保標簽各部位受熱均勻（溫差≤±2℃）。
- 關鍵設計：通道內壁采用不銹鋼材質（耐高溫、易清潔），并設置 “防燙隔熱層”，避免熱量流失；同時配備溫度傳感器（精度 ±1℃），實時監測通道內溫度，若超過設定值（通常 120-180℃，根據標簽材質調整），自動切斷加熱管，防止標簽過熱變形。
紅外 + 熱風復合加熱技術
- 針對厚型標簽（如厚度＞80μm 的 PVC 標簽）或異形容器（如帶凹槽的瓶身），采用 “紅外預熱 + 熱風定型” 復合模式：
  - 入口段通過紅外加熱管（波長 2-5μm）快速穿透標簽表層，使標簽內部先軟化；
  - 中段通過熱風循環將熱量傳遞至標簽與容器的間隙，排出空氣（避免氣泡），并使標簽緊密貼合容器凹槽部位，解決 “凹槽處標簽收縮不徹底” 的問題。
